Guia de dimensionament de generadors de centres de dades per a càrregues de treball d'IA: kW, kVA, PUE, reducció de potència i N+1

El dimensionament precís del generador del centre de dades comença amb la càrrega crítica màxima de la instal·lació, no només amb la classificació de la placa de noms del generador o la càrrega de TI. Els enginyers han de convertir la càrrega de disseny de kW a kVA, comprovar com es comporten els sistemes UPS i les càrregues de computació d'IA durant les transicions, aplicar una reducció de potència específica del lloc i, a continuació, calcular la quantitat de generador necessària per a l'arquitectura de redundància seleccionada.

Aquest procés determina la mida del generador de còpia de seguretat que necessita un centre de dades d'IA i ajuda a evitar dos resultats costosos: un sistema que no pot suportar la càrrega durant una interrupció del servei o un equip sobredimensionat que afegeix costos sense millorar la resiliència.

Quina informació es necessita abans de dimensionar un generador de centre de dades?

Un càlcul fiable de la càrrega del generador d'un centre de dades requereix més que el nombre de servidors o la potència nominal total dels bastidors de TI. L'equip de disseny ha d'identificar totes les càrregues que romandran energitzades després que es perdi l'alimentació de la companyia elèctrica i determinar com s'introduiran aquestes càrregues al sistema generador.

Crear un calendari de càrrega crítica per a sistemes informàtics, de refrigeració, SAI i auxiliars

Per a una instal·lació nova, el calendari de càrrega normalment comença amb l'equipament informàtic previst, la configuració del SAI, el sistema de refrigeració, les bombes, els controls, la il·luminació d'emergència i altres infraestructures necessàries. Per a un centre de dades existent, la demanda màxima mesurada pot ser valuosa, però s'ha de revisar en funció de l'expansió planificada de la IA i les condicions de refrigeració estacionals.

No totes les càrregues connectades han de rebre energia de reserva. Els equips d'oficina no crítics, les unitats de refrigeració redundants o les càrregues auxiliars seleccionades poden ser excloses mitjançant la descàrrega. Tanmateix, la seva eliminació requereix una seqüència operativa que pot ser implementada pel sistema de control i distribució.

Quan les dades mesurades no estan disponibles, cal documentar i comprovar les hipòtesis mitjançant càlculs de sensibilitat. Abans d'emetre una sol·licitud de cotització, el proveïdor ha de rebre un calendari de càrrega crítica clar en lloc d'un únic valor estimat en kVA.

Com s'hauria d'utilitzar el PUE en els càlculs de càrrega del generador?

El PUE pot ajudar a estimar la potència de les instal·lacions durant la planificació inicial:

Càrrega preliminar de les instal·lacions = Càrrega de TI de disseny × PUE de disseny

Per exemple, una càrrega de TI es pot convertir en una estimació inicial de la càrrega de les instal·lacions aplicant un PUE de disseny que inclogui la refrigeració i les despeses generals d'electricitat. Tanmateix, el PUE és principalment un índex d'eficiència: la potència total de les instal·lacions dividida per la potència dels equips de TI. No substitueix un programa de càrrega d'emergència màxima.

Un PUE operatiu anual pot subestimar la demanda durant temperatures extremes, mentre que una mitjana de la indústria pot no representar el disseny de refrigeració, el clima o la redundància d'una instal·lació específica. Per tant, el PUE pot donar suport a la pressupostació anticipada i a la detecció de la capacitat del generador, però el dimensionament final del generador de reserva del centre de dades hauria d'utilitzar càrregues màximes, seqüències d'arrencada, comportament del SAI i el límit real d'energia d'emergència.

Com es converteix la càrrega d'un centre de dades de kW a kVA del generador?

Els motors generadors s'avaluen habitualment per la potència activa en kW, mentre que els alternadors i els equips de distribució elèctrica també han de tenir una potència aparent en kVA. La relació bàsica és:

kVA = kW ÷ Factor de potència

L'ús d'un factor de potència per defecte de 0,8 sense comprovar l'equip connectat pot provocar un alternador inadequat. Els centres de dades contenen rectificadors SAI, filtres, variadors de freqüència i fonts d'alimentació de mode commutador que poden crear harmònics o potència reactiva capdavantera. Un generador amb prou kW de motor encara pot funcionar fora del rang de capacitat acceptable de l'alternador.

Per tant, una especificació de generador de centre de dades hauria d'identificar els kW de funcionament, els kVA esperats, el factor de potència, els passos de càrrega i les desviacions acceptables de voltatge i freqüència. Els equips de compres també haurien de sol·licitar la informació aplicable sobre la capacitat de l'alternador i els resultats de dimensionament del fabricant. La configuració seleccionada s'hauria de verificar amb el disseny real del SAI en lloc de només amb una conversió genèrica de kW a kVA.

Per què un generador amb prou kW pot fer fallar una càrrega de centre de dades d'IA?

La capacitat estàtica només és una part de la selecció del generador. Un generador de reserva d'un centre de dades d'IA també ha de respondre als canvis de càrrega sense causar excursions inacceptables de voltatge o freqüència.

Validació de càrregues esglaonades per IA, assistència al SAI, harmònics i VAR principal

Els grans clústers de computació d'IA poden produir fluctuacions ràpides de potència i pics repetits. L'Uptime Institute ha assenyalat que el repte no es limita a una sola sobrecàrrega curta; els canvis freqüents de càrrega poden exercir tensions elèctrices i tèrmiques repetides sobre infraestructures que tenen una mida propera a la seva classificació.

La seqüència de funcionament del SAI és igualment important. Una funció d'intervenció controlada del SAI pot retornar la càrrega al generador gradualment després de l'arrencada. Sense una seqüència adequada, diversos mòduls SAI, motors de refrigeració o sistemes auxiliars poden intentar carregar el generador gairebé al mateix temps.

La revisió d'enginyeria ha d'establir el pas de càrrega més gran previst, les característiques d'entrada del SAI, la seqüència d'arrencada del motor, els límits harmònics i el rendiment de recuperació requerit. Les especificacions de contractació han de sol·licitar càlculs basats en el programari de dimensionament del fabricant i en unes condicions de prova clarament definides. El simple fet d'exigir una "acceptació de càrrega en bloc del 100%" pot augmentar el cost sense reflectir la seqüència operativa real de la instal·lació.

Com afecten l'altitud, la temperatura i el creixement futur a la mida del generador?

La capacitat de la placa identificativa del generador es basa en unes condicions de referència definides. Una temperatura ambient elevada, l'elevació, un flux d'aire restringit o un dispositiu de refrigeració remot poden reduir la producció disponible al lloc del projecte.

Calcular la capacitat útil del lloc a partir de dades de reducció de potència específiques del model

Una relació preliminar és:

Capacitat requerida a la placa de noms = Càrrega de disseny ÷ Factor de capacitat del lloc confirmat

El factor de capacitat hauria de provenir de la documentació del motor, l'alternador i el sistema de refrigeració seleccionats. No s'hauria d'aplicar un percentatge universal a tots els generadors, ja que la reducció de potència varia segons el model i la configuració. També s'hauria de distingir l'efecte de la temperatura i l'altitud de les tolerances per al creixement futur i la resposta transitòria.

Per exemple, un projecte pot requerir ajustaments separats per a la producció nominal del lloc, l'expansió informàtica planificada i el pas de càrrega més gran. La combinació de tots tres en un marge de seguretat inexplicable dificulta la comparació de les cotitzacions dels proveïdors i pot produir un sobredimensionament innecessari.

Abans de la compra, el proveïdor ha de confirmar els kW i kVA disponibles a l'altitud indicada, la temperatura ambient màxima, la disposició de ventilació i la freqüència.

Com es dimensiona una planta generadora de centre de dades N+1?

Un cop establerta la capacitat ajustada al lloc requerida, la següent pregunta és quants generadors necessita el centre de dades. La resposta depèn de la capacitat útil de la unitat, els requisits de manteniment, els escenaris de fallada i la topologia de distribució d'energia seleccionada.

Calcula la capacitat N i el nombre necessari de mòduls generadors

Per a sistemes de generadors modulars, un càlcul preliminar útil és:

N unitats = Sostre (Càrrega crítica de disseny ÷ Capacitat útil per unitat)

Total N+1 unitats = N unitats + 1

El "+1" representa una unitat addicional més enllà del nombre necessari per suportar la càrrega de disseny. No és un percentatge afegit a cada generador. El càlcul s'ha de comprovar amb un generador no disponible i s'ha de tenir en compte si les unitats, els aparells de commutació i les vies de distribució restants encara poden suportar la càrrega necessària.

N+1 tampoc és automàticament equivalent a un nivell de centre de dades concret. Les classificacions de l'Uptime Institute aborden requisits més amplis com ara la mantenibilitat concurrent, els components de capacitat redundants i les vies de distribució. Per tant, la quantitat del generador s'ha de coordinar amb la topologia elèctrica completa.

Trieu entre un generador gran i unitats modulars en paral·lel

Un únic generador gran pot reduir el nombre de motors, controls i punts de connexió. Pot ser adequat per a una instal·lació més petita on el model de fiabilitat acceptat permeti una unitat de reserva. La limitació és que el manteniment planificat o una fallada d'un sol generador pot eliminar tota la font de reserva, tret que hi hagi una altra font independent disponible.

Diverses unitats en paral·lel poden suportar redundància N+1, expansió per fases i manteniment amb una unitat fora de línia. També requereixen controls de sincronització, compartició de càrrega, protecció compatible i un sistema de commutació correctament dissenyat.

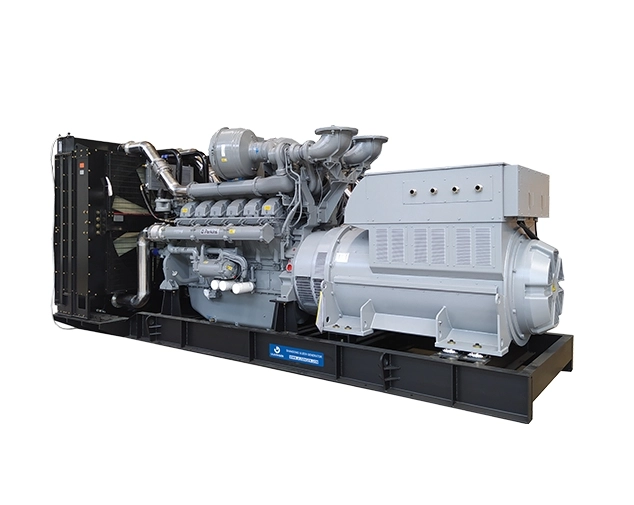

Ofertes d'UleenGen Grups electrògens dièsel de 1000–3750 kVA amb diferents configuracions de motor, alternador, voltatge i 50/60 Hz. La gamma de productes inclou configuracions obertes i contenidoritzades i identifica els centres de dades com una aplicació potencial. Només s'ha de seleccionar un model específic després que s'hagin confirmat la capacitat nominal del lloc, el rendiment transitori, el voltatge, l'estructura de la instal·lació i els requisits de redundància.

Com es pot prevenir la mida insuficient i excessiva abans de comprar?

Un càlcul preliminar s'ha de provar amb diversos escenaris operatius abans que esdevingui una especificació de compra:

• Fallada de la companyia elèctrica a la càrrega crítica màxima prevista
• Demanda màxima de refrigeració estacional
• Un generador no disponible en un sistema N+1
• La següent fase planificada de la capacitat de TI o IA
• Transferència i recàrrega del SAI després de l'estabilització del generador
• Descàrrega o connexió retardada d'equips no crítics

El dimensionament insuficient pot causar sobrecàrregues, desviacions excessives de voltatge o freqüència, transferència de càrrega incorrecta i disparades de protecció. El sobredimensionament augmenta el cost de capital i pot fer que els generadors dièsel funcionin durant períodes prolongats amb una càrrega lleugera inadequada.

La revisió final ha de separar la capacitat sostinguda, la capacitat transitòria, la reducció de potència ambiental i el creixement futur. Els resultats rellevants han de ser verificats per l'enginyer elèctric del projecte i avalats per informació de dimensionament específica del fabricant. El codi local, les emissions, l'emmagatzematge de combustible i els requisits de l'autoritat també poden afectar la configuració final.

Què s'ha d'incloure en una sol·licitud de cotització per a un generador de centres de dades?

Una sol·licitud de cotització completa permet als proveïdors fer pressupostos sobre la mateixa base tècnica. També revela si un generador proposat s'ha seleccionat mitjançant càlculs d'enginyeria o només s'ha comparat amb un valor nominal en kVA.

Enviar als proveïdors una llista completa de càrrega, lloc i redundància

Una sol·licitud de pressupost per a un generador de centres de dades ha d'incloure:

• Càrrega crítica de funcionament en kW i kVA
• Factor de potència esperat i configuració del SAI
• Pas de càrrega més gran i seqüència de càrrega planificada
• Voltatge, fase i freqüència de 50 o 60 Hz requerits
• Altitud del lloc i temperatura ambient màxima
• Expectatives de servei en espera i temps d'execució
• N, N+1 o un altre objectiu de redundància
• Instal·lació interior, exterior, silenciosa o en contenidors
• Autonomia de combustible i requisits del sistema de combustible
• Requisits d'ATS, sincronització i comunicació
• Soroll, emissions i condicions reglamentàries locals aplicables
• Calendari d'expansió futura

Per a un projecte de substitució, el comprador també ha de proporcionar dades del generador existent, registres de càrrega mesurada, classificacions dels aparells de commutació, superfície disponible i qualsevol problema previ de transferència o acceptació de càrrega.

Avaluar els proveïdors per evidència d'enginyeria, no només per la capacitat nominal

Un proveïdor adequat de generadors de centres de dades hauria de poder explicar com es va calcular la capacitat proposada, indicar la producció nominal del lloc i identificar les hipòtesis utilitzades per al factor de potència, els esglaons de càrrega i l'expansió. Per a una planta modular, la proposta també hauria de definir les responsabilitats de sincronització, repartiment de càrrega, protecció i control.

Shandong Uleen Generator Co., Ltd. fabrica grups electrògens des del 2011 i ofereix serveis de consultoria tècnica, instal·lació i manteniment. La seva cartera inclou grups electrògens dièsel i de gas, estructures obertes, silencioses i contenidoritzades, armaris ATS, panells de sincronització i configuracions de mitjana/alta tensió. Podeu trobar més informació sobre l'empresa a través del seu fabricació de generadors i capacitats tècniques perfil.

Els compradors encara haurien d'avaluar la presentació tècnica exacta del seu projecte. Les proves útils inclouen especificacions específiques del model, dades de l'alternador, informació sobre la reducció de potència ambiental, detalls del sistema de control, límits de subministrament i condicions de prova d'acceptació proposades.

Conclusió

El dimensionament del generador del centre de dades hauria de progressar des del calendari de càrrega crítica fins al càlcul de kW i kVA, la validació de la càrrega dinàmica, la reducció de la potència del lloc i l'anàlisi de redundància. El PUE pot admetre una estimació inicial, però no pot substituir les dades de càrrega màxima, les característiques del SAI o una revisió d'enginyeria específica del model.

Per a una configuració inicial d'UleenGen, els equips de projecte poden presentar els requisits del projecte, incloent-hi la càrrega crítica, el voltatge, la freqüència, les dades del SAI, l'altitud, la temperatura ambient, l'objectiu de redundància i la disposició de la instal·lació. Aquesta informació permet una selecció preliminar més rellevant que sol·licitar un generador només per kVA nominals. Podeu obtenir informació addicional sobre el producte i l'aplicació a UleenGen.

Preguntes freqüents

Pot el PUE determinar per si sol la mida necessària del generador?

No. El PUE pot convertir una càrrega de TI estimada en una xifra de càrrega inicial de la instal·lació, però potser no representa la demanda màxima de refrigeració, els límits de càrrega d'emergència o el comportament del SAI. El dimensionament final del generador ha d'utilitzar un programa detallat de càrrega crítica màxima i la seqüència de funcionament real.

Els centres de dades d'IA sempre necessiten generadors de còpia de seguretat més grans?

No necessàriament. La capacitat depèn de la càrrega informàtica del disseny, els requisits de refrigeració, la demanda màxima repetida, la configuració del SAI i el pla d'expansió. Les càrregues de treball d'IA fan que l'anàlisi de la càrrega dinàmica sigui més important, però la paraula "IA" per si sola no determina la mida del generador.

Quants generadors necessita un centre de dades N+1?

Primer calculeu quantes unitats generadores amb classificació in situ es necessiten per suportar la càrrega crítica de disseny. A continuació, afegiu-hi una unitat addicional. El sistema restant encara ha de suportar la càrrega requerida quan qualsevol unitat no està disponible.

Com afecta l'altitud a la capacitat del generador del centre de dades?

Una altitud més elevada pot reduir la capacitat disponible del motor i del sistema de refrigeració, però la quantitat varia segons el model i les condicions de funcionament. El proveïdor ha de proporcionar els kW i kVA nominals per a l'elevació, la temperatura màxima i la disposició d'instal·lació especificades.

Quina informació necessita un proveïdor de generadors per a un pressupost precís?

El proveïdor necessita els kW i kVA crítics, el factor de potència, els detalls del SAI, els passos de càrrega, el voltatge, la freqüència, l'altitud, la temperatura, el temps de funcionament, l'objectiu de redundància, l'estructura de la instal·lació i el pla d'expansió futura. També s'hi han d'incloure el soroll, les emissions, l'autonomia de combustible i els requisits d'aparellatge.
